Excellent Works2021年省优优秀BIM作品展示：汉峪金融商务中心A5地块，综合楼及附属设施项目（即A5-3超高层）
时 间:2021年11月15日 浏 览:次
设计单位：山东省建筑设计研究院有限公司
设计人员：吴晨光，王佃友，殷凯，李伟，李金波，李刚，万雷，段新美

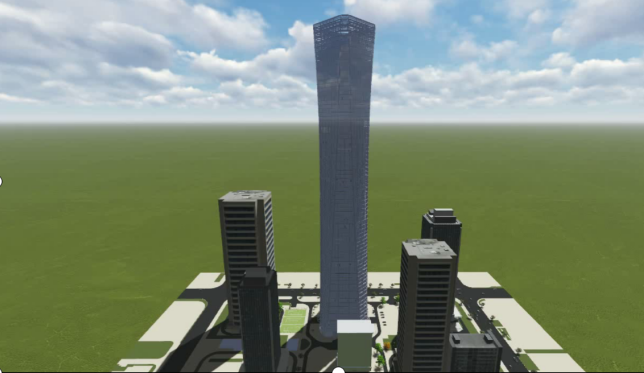

A5-3由一栋塔楼和一栋配楼组成，塔楼地上69层，规划建筑高度为339.3m，消防建筑高度为313.4m，总建筑面积 253854.32平方米 ，其中地上总面积183148.25平方米，地下总面积70706.07平方米。主要功能为办公及高档酒店。地下为停车场及主要设备用房。首层的主要功能为酒店附属的餐饮和营业厅，2-3层主要功能为酒店附属的会议、餐饮、宴会等设施，局部4层为设备用房等辅助房间。

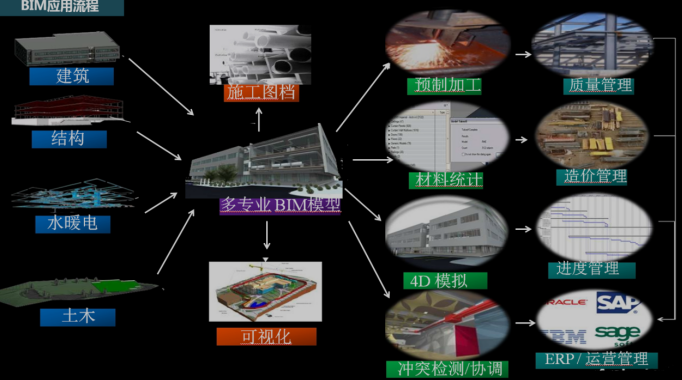

目前建筑业信息化技术应用的主要瓶颈是信息的共享，而BIM技术为建筑相关信息的及时、有效、完全共享提供了可能，为构建信息的无缝管理平台提供了相对可靠的手段。大量信息可在BIM模型中有效地、及时地共享信息有效共享可加快决策进度、提高决策质量。信息及时共享可实现项目多目标协同管理，信息有效共享可实现项目无缝管理。
A5-3超高层项目，体量较大，层数较多，且无标准层，BIM模型建立工作量也相对比较大, 各层层高差别较大，楼梯需单独创建，且管径较多，墙上开洞处复杂。项目外立面为扭曲玻璃幕墙，难度大，幕墙节点龙骨处理起来较为复杂。
基于模型体量过大，软件运行速度受影响，搭建模型时采用分模块搭建的方式将墙板与幕墙分开创建，最终模型再进行链接操作。
土建专业分楼层对机电专业要求进行预留洞孔的设计，并向机电专业提供修改建议，协商解决办法。机电专业通过检测碰撞与建筑墙、楼板协调开洞的洞口位置，根据各专业规范要求及配置确定开洞尺寸，将信息传递给土建专业，来实现开洞及预留洞口处理的问题，配合施工来进行现场施工作业。
地下为设备、电气管线综合排布最为复杂之处。给排水、消防、电气、通风空调等尽早完成模型，通过协同汇总，进行管线综合及碰撞检查，根据碰撞报告。再对模型进行修改，采取模拟地下室车库漫游。 业主、建筑师对净空的要求较高，对模型优化设计，合理安排，后砌通过生成漫游文件及三维效果图，模拟现场实物，核对软件生成的剖面图，节点图，尽最大努力保证达到最大净空标高。
质量&效率——较传统的基于CAD平台的设计方式，质量明显提高，错误率降低，减少了重复修改的状况发生，工作效率明显提高。三维协同的工作模式下，使各专业之间交互更加方便，模型修改更加快捷。
BIM技术——告别平面思维，进入三维时代。BIM对设计师的工作提出了更高的要求，所有设计问题不再有逃避的可能，必需付出艰辛的劳动，将设计工作贯穿到更细致的层次。对设计的模拟，优化设计流程，为施工方、建设方工作提供了有力的支持。
设计人员：吴晨光，王佃友，殷凯，李伟，李金波，李刚，万雷，段新美
目前建筑业信息化技术应用的主要瓶颈是信息的共享，而BIM技术为建筑相关信息的及时、有效、完全共享提供了可能，为构建信息的无缝管理平台提供了相对可靠的手段。大量信息可在BIM模型中有效地、及时地共享信息有效共享可加快决策进度、提高决策质量。信息及时共享可实现项目多目标协同管理，信息有效共享可实现项目无缝管理。
A5-3超高层项目，体量较大，层数较多，且无标准层，BIM模型建立工作量也相对比较大, 各层层高差别较大，楼梯需单独创建，且管径较多，墙上开洞处复杂。项目外立面为扭曲玻璃幕墙，难度大，幕墙节点龙骨处理起来较为复杂。
土建专业分楼层对机电专业要求进行预留洞孔的设计，并向机电专业提供修改建议，协商解决办法。机电专业通过检测碰撞与建筑墙、楼板协调开洞的洞口位置，根据各专业规范要求及配置确定开洞尺寸，将信息传递给土建专业，来实现开洞及预留洞口处理的问题，配合施工来进行现场施工作业。
地下为设备、电气管线综合排布最为复杂之处。给排水、消防、电气、通风空调等尽早完成模型，通过协同汇总，进行管线综合及碰撞检查，根据碰撞报告。再对模型进行修改，采取模拟地下室车库漫游。 业主、建筑师对净空的要求较高，对模型优化设计，合理安排，后砌通过生成漫游文件及三维效果图，模拟现场实物，核对软件生成的剖面图，节点图，尽最大努力保证达到最大净空标高。
质量&效率——较传统的基于CAD平台的设计方式，质量明显提高，错误率降低，减少了重复修改的状况发生，工作效率明显提高。三维协同的工作模式下，使各专业之间交互更加方便，模型修改更加快捷。
BIM技术——告别平面思维，进入三维时代。BIM对设计师的工作提出了更高的要求，所有设计问题不再有逃避的可能，必需付出艰辛的劳动，将设计工作贯穿到更细致的层次。对设计的模拟，优化设计流程，为施工方、建设方工作提供了有力的支持。
