Excellent Works2021年省优优秀BIM作品展示：沂水尹家峪田园综合体EPC项目BIM技术的综合应用
时 间:2021年11月11日 浏 览:次
设计单位：天元建设集团有限公司
山东天元装饰工程有限公司
设计人员：邢冬冬，杨春华，杨玉纯，高鹏，宿慧莉，曹广胜，朱时兴，靖一龙
本项目实现了BIM技术在设计全专业全过程中的应用，并进行了创新，取得了显著效益。

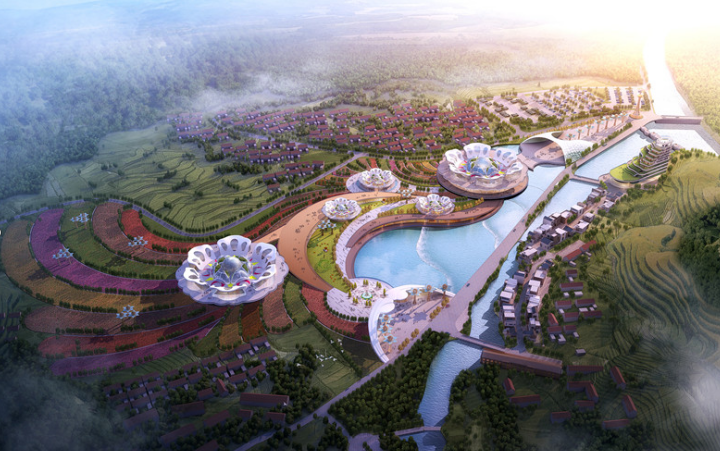

沂水尹家峪田园综合体
建筑设计方面通过功能、交通、消防和景观分析，优化了规划布局；在初步设计的基础上，搭建BIM建筑模型，并进行方案优化。
结构设计方面依据建筑模型搭建结构模型，并进行结构布置优化；通过施加荷载作用，进行结构计算分析；同时针对复杂节点进行分析，确保结构安全。
机电设计方面依据建筑和结构模型进行建模，并进行深化设计；利用碰撞检测功能控制管线净高、优化排布方案；辅助生成二维图纸、材料清单，助力现场加工安装。
幕墙设计方面基于建筑和结构模型搭建幕墙专业模型，形成初步分格方案；通过方案对比进行幕墙系统论证分析；通过曲率分析进行面板曲率优化，形成最终分格方案。

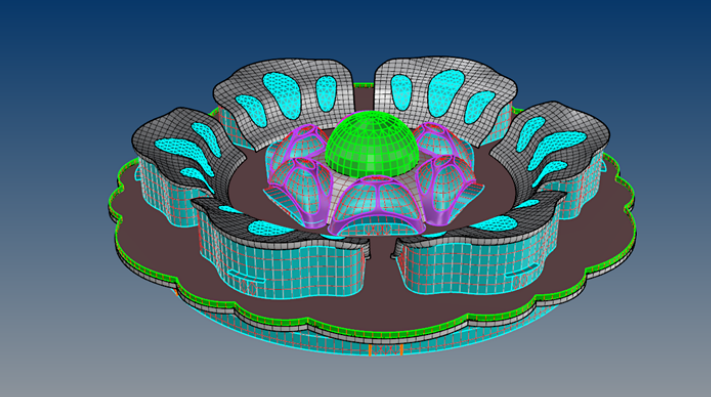

BIM模型
利用BIM技术进行参数化设计，实现各专业设计协同，缩短设计周期。在施工方面，实现了在钢结构、机电、幕墙等BIM专项施工全过程应用，以及场布优化、进度管控、物料追踪、成本控制、质量安全等BIM综合管理应用。
山东天元装饰工程有限公司
设计人员：邢冬冬，杨春华，杨玉纯，高鹏，宿慧莉，曹广胜，朱时兴，靖一龙
本项目实现了BIM技术在设计全专业全过程中的应用，并进行了创新，取得了显著效益。
沂水尹家峪田园综合体
结构设计方面依据建筑模型搭建结构模型，并进行结构布置优化；通过施加荷载作用，进行结构计算分析；同时针对复杂节点进行分析，确保结构安全。
机电设计方面依据建筑和结构模型进行建模，并进行深化设计；利用碰撞检测功能控制管线净高、优化排布方案；辅助生成二维图纸、材料清单，助力现场加工安装。
幕墙设计方面基于建筑和结构模型搭建幕墙专业模型，形成初步分格方案；通过方案对比进行幕墙系统论证分析；通过曲率分析进行面板曲率优化，形成最终分格方案。
BIM模型
